Alimentação | 220VCA |
Fonte de Alimentação 24VCC 5A | 1 |
Cabo de Alimentação Monofásico | 1 |
Tubos de interligação 4 mm | 10 m |
Cabos de Interligação | 12 |
Sensor magnético | 4 |
Botão / Lâmpada | 3 |
Chave seletora | 2 |
Temporizador | 1 |
Relé Auxiliar | 2 |
Válvula 5/2 vias dupla pilotagem por ar | 2 |
Válvula 5/2 vias ar e retorno por mola | 1 |
Válvula 5/2 vias duplo solenoide | 2 |
Válvula 5/2 vias solenoide e retorno por mola | 1 |
Filtro regulador com manômetro | 1 |
Distribuidor de ar | 1 |
Válvula E | 1 |
Válvula OU | 1 |
Válvula de escape rápido | 1 |
Botões pneumáticos | 3 |
Válvula de regulagem de fluxo | 4 |
Cilindro de dupla ação | 2 |
Cilindro de simples ação | 1 |
Altura | 400 mm |
Largura | 500 mm |
Profundidade | 220 mm |
Peso | ~10 KG |

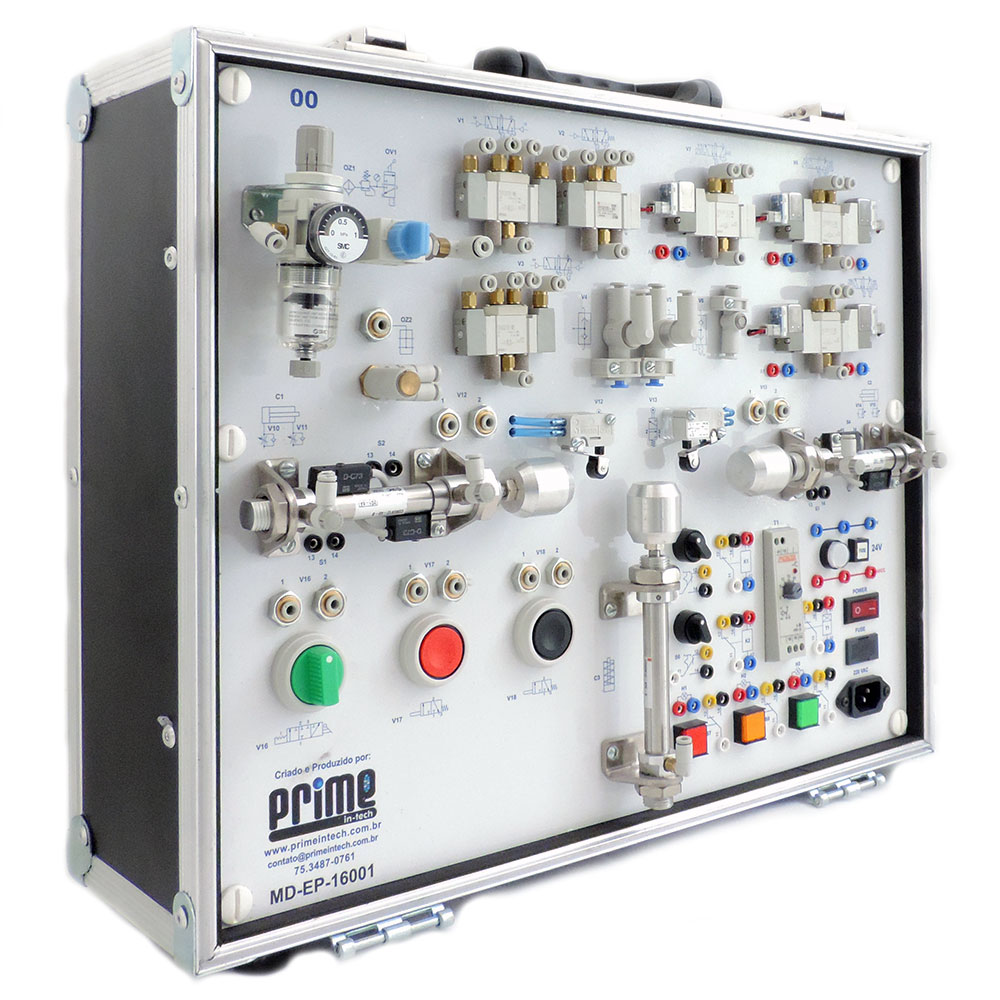

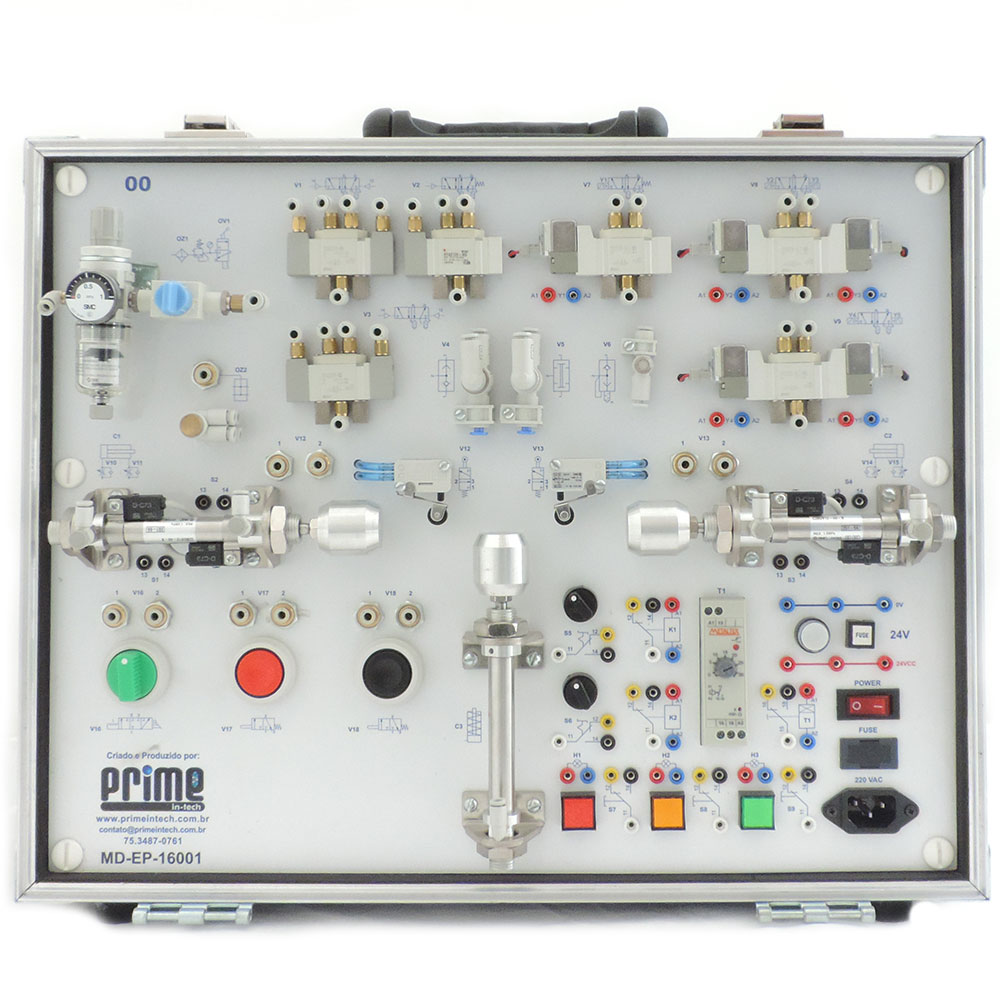

A Maleta Didática de Eletropneumática dispõe de equipamentos que trazem a realidade industrial de forma compacta para possibilitar ao usuário uma melhor experiência no desenvolvimento de sistemas eletropneumáticos e suas aplicações. Nesta maleta estão disponíveis válvulas, atuadores, elementos lógicos, e componentes elétricos dispostos de forma simples e prática que facilitam a sua integração com outros sistemas industriais. A Maleta Didática de Eletropneumática pode ser aplicada nas disciplinas de Pneumática, Eletropneumática, Automação Pneumática, Sistemas Integrados de Manufatura, Elementos de Automação, entre outras.
